B004

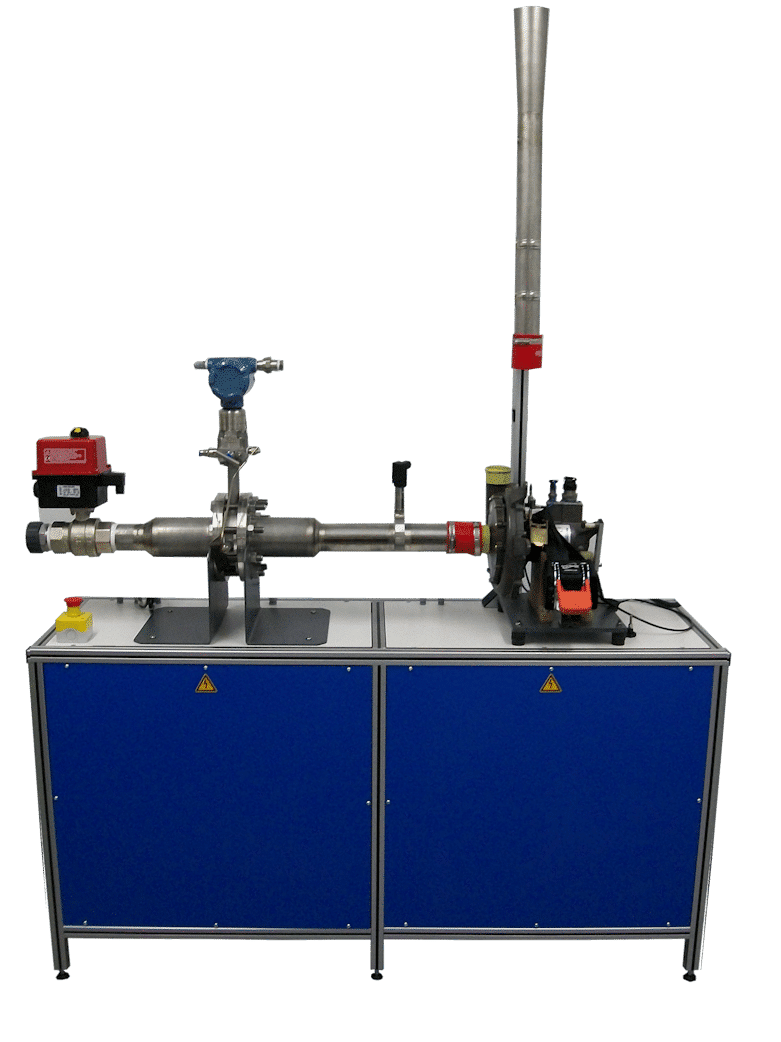

Banc Vacuum Generator
Ce banc est destiné aux ateliers MRO souhaitant tester les Vacuum Generator équipant les systèmes d'évacuation d'avion
- Banc configurable par l'utilisateur intégrant de nombreuses chaines de mesure
- Solution de test complète pour Vacuum Generators
Ce banc est destiné aux ateliers MRO souhaitant tester les Vacuum Generator équipant les systèmes d'évacuation d'avion. Il est notamment qualifié pour les VacGen A320 et A380. Il est Il est composé d’un poste de mesure des performances (débit, pression, vibration, ....) piloté par PC et d’un poste de test d’étanchéité au vide autonome
Solutions:
Le banc En image
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Toilettes et Points d'eau
Applications
MRO - Maintenance, Réparation et Révision
Points forts
Banc configurable par l'utilisateur intégrant de nombreuses chaines de mesure
Solution de test complète pour Vacuum Generators
Spécifications Techniques
Alimentation électrique requise pour les Vacuum Generator : 115V 400Hz 3+N+T
Mesure du niveau de vibration avec analyse (FFT) pour détermination des pics
Mesure et régulation de débit : 0-315 CFM (8900L/min)
Contrôle à distance via PC avec affichage des mesures, pilotage du banc, déroulement des tests suivant le CMM et enregistrement des résultats
Mesures de courant (par phase): 0-100A AC
Alimentation électrique requise pour le banc : 230V 50Hz monophasé
Mesure et régulation de vide (pour tests d'étanchéité) : -1/+0barG
Mesure des pressions à l'aspiration et au refoulement
Mots-Clés
Système d'évacuation avion
Tests Vacuum Generator
