B013

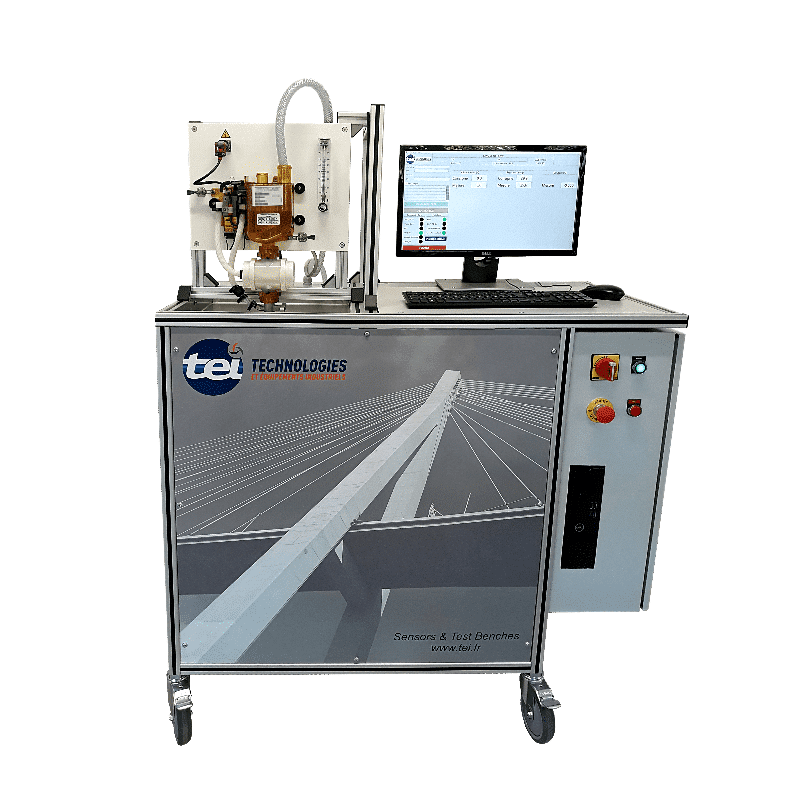

Banc de Test GWIV
Le banc de test GWIV est destiné aux OEM et ateliers MRO souhaitant tester des Vannes dites à eaux grises (GWIV)
- Déroulé automatique des phases de test avec réalisation des essais en temps masqué pour l'opérateur
- Réglage automatique des paramètres de test (dépression, alimentation) et enregistrement des valeurs max de consommation
Le banc de test GWIV est destiné aux OEM et ateliers MRO souhaitant tester des Vannes dites à eaux grises (GWIV). Il est disponible en version standard (avec PC) ou économique (avec automate).
Solutions:
Le banc En vidéo
Le banc En image
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Toilettes et Points d'eau
Applications
MRO - Maintenance, Réparation et Révision
Points forts
Déroulé automatique des phases de test avec réalisation des essais en temps masqué pour l'opérateur
Réglage automatique des paramètres de test (dépression, alimentation) et enregistrement des valeurs max de consommation
Spécifications Techniques
Réglage et mesure du débit de remplissage : 0.25 - 2.5GPM / 3% EM
Alimentation pneumatique requise : air comprimé 7 bar
Autre servitude : réseau évacuation (égout) - raccord BSPP 1" (à 20 cm du sol)
Réservoir d'aspiration avec système de vidange automatique
Mesures électriques : Tension : 0-40VDC - 0.1% EM / Courant : 0-2A - 0.1% EM
Alimentation électrique : 230V 50Hz monophasé - raccordement sur embase IEC
Logiciel convivial pour l’opérateur avec visualisation de l’état du banc, gestion automatique des cycles de test avec réglage des paramètres
Contrôle et recette automatique pour un GWIV (hors tests d'épreuve)
Dimensions (L x H x P) : 1200 x 1500 x 600 mm
Système d'aspiration intégré avec pompe à vide et régulation de vide : 100…1100mbar Abs ±4mbar
Mots-Clés
Banc Test GWIV
CMM 38-37-26
