Technologies et
Équipements Industriels
B038
Banc de mesure Pertes de charge
Le banc de Mesure Pertes de charge est destiné aux laboratoires et services Essais souhaitant qualifier de manière automatisée les performances Pression/Débit de vannes ou de tuyauteries en eau et en air
- Régulation automatique de pression/débit (en air et eau) stable et précise, idéale pour les mesuresde perte de charge
- Chaines de mesure numériques en pression et débit de grande précision
Le banc de Mesure Pertes de charge est destiné aux laboratoires et services Essais souhaitant qualifier de manière automatisée les performances Pression/Débit de vannes ou de tuyauteries en eau et en air.
Solutions:

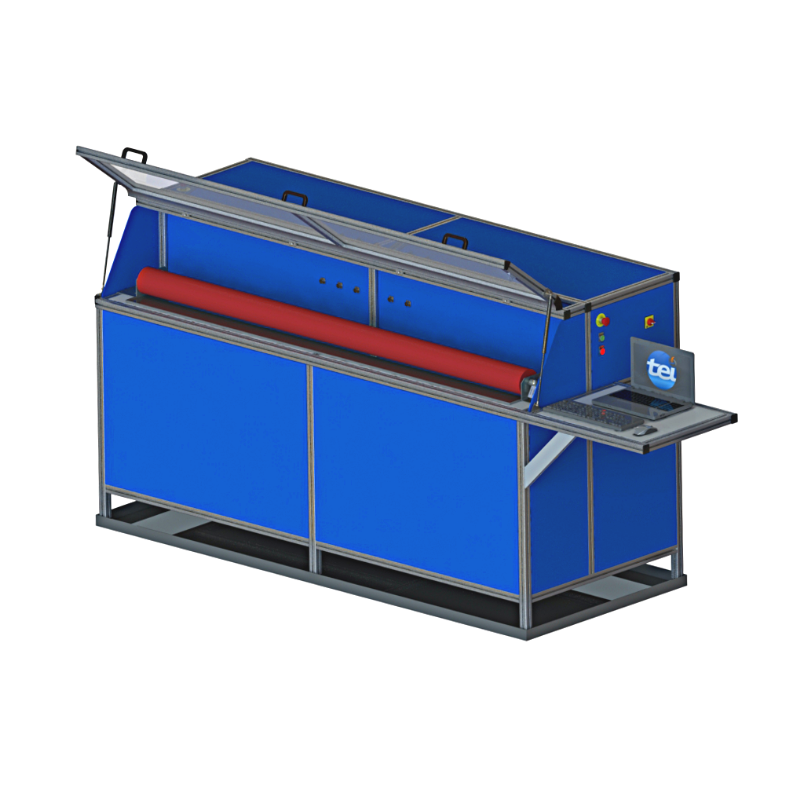

Le banc En image
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Banc de mesure
Applications
Test R&D
Points forts
Régulation automatique de pression/débit (en air et eau) stable et précise, idéale pour les mesuresde perte de charge
Chaines de mesure numériques en pression et débit de grande précision
Spécifications Techniques
Gammes de mesure de débit (Air) : 0-3 ; 0-100mL/min ; 0-30 ; 0-100L/min ; ± (0.5% de la mesure + 0.1% EM)
Régulation de pression en eau ou en air (2 circuits distincts) : de 100mbar à 20bar - tolérance : ± 20mbar
Alimentation pneumatique : Air comprimé / 21 à 25bar
Jusqu'à 15 capteurs de pression "outillages" équipés de raccords rapides dans l'enceinte d'essai pour effectuer les mesures de pression aux ports des équipements testés
Circuit Eau - Gammes de mesure de débit : 0-0,5 ; 0-20 ; 0-40L/min ; ± 0.1% du débit réel
Régulation de la température du circuit Eau : +10 à +40°C / Tolérance : ±0.1°C
Logiciel convivial avec régulation de pression/débit, tracé des courbes Q=f(t) ; P = f(t) et Q=f(P) avec curseurs pour exploitation
Circuit Eau : régulation en pression ou en débit selon le type d'essai
Alimentation électrique : 230V 50Hz monophasé - 16A
Option : Test de vannes 3 voies avec génération de 2 débits distincts sur les ports 1 et 2 de l'équipement
Mots-Clés
Banc de mesure pertes de charges
