B040

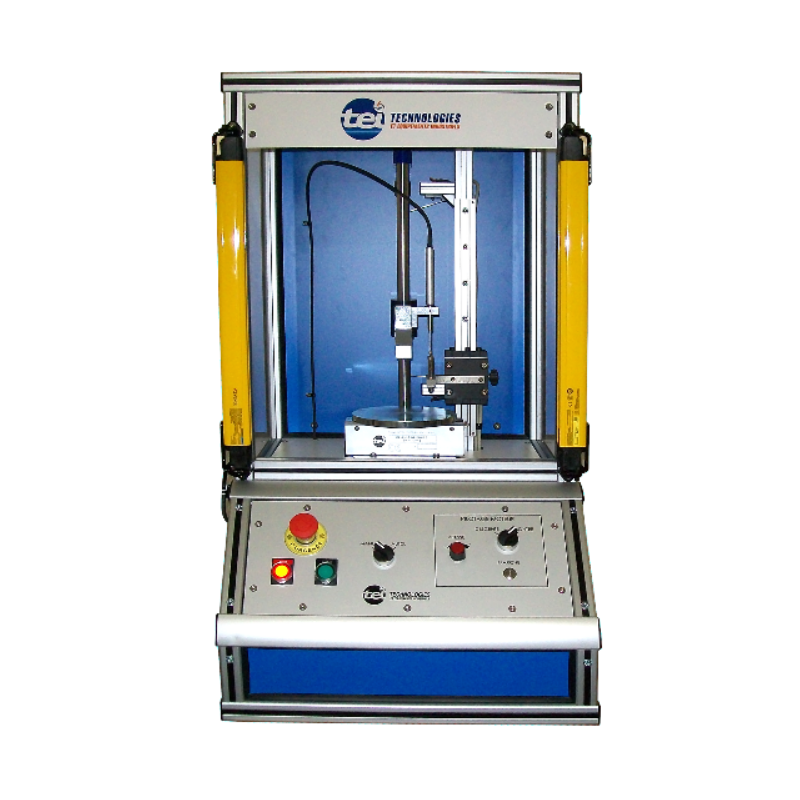

Banc d'essais Effort et Déplacement
Ce banc d'essai est destiné aux tests et process nécessitant de générer un déplacement tout en contrôlant l'effort appliqué
- Nombreuses applications: caractérisation effort/déplacement, mise sous contrainte,calage/réglage d'équipement, frettage etc.
- Génération de déplacement en traction et compression, en mode automatique ou manuel
Ce banc d'essai est destiné aux tests et process nécessitant de générer un déplacement tout en contrôlant l'effort appliqué. Son logiciel permet de tracer et exploiter les courbes d'effort et de déplacement
Le banc En image
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Banc de mesure
Applications
Test R&D
Production
Points forts
Nombreuses applications: caractérisation effort/déplacement, mise sous contrainte,calage/réglage d'équipement, frettage etc.
Génération de déplacement en traction et compression, en mode automatique ou manuel
Spécifications Techniques
Vitesse de déplacement réglable selon le process souhaité: 0.1 à 5mm/sec
Utilisation en mode manuel ou automatique
Mesure d'effort: ± 1000N / erreur < 0.1N
Logiciel PC intuitif avec affichage des mesures, tracé des courbes, curseurs pour exploitation des résultats et enregistrement de la courbe finale.
Mesure de déplacement : 0-30mm / erreur < 1µm avec butée capteur réglable
Limitation d'effort paramétrable depuis le logiciel.
Mots-Clés
Banc d'essais Force et Déplacement
Banc Traction/Compression
