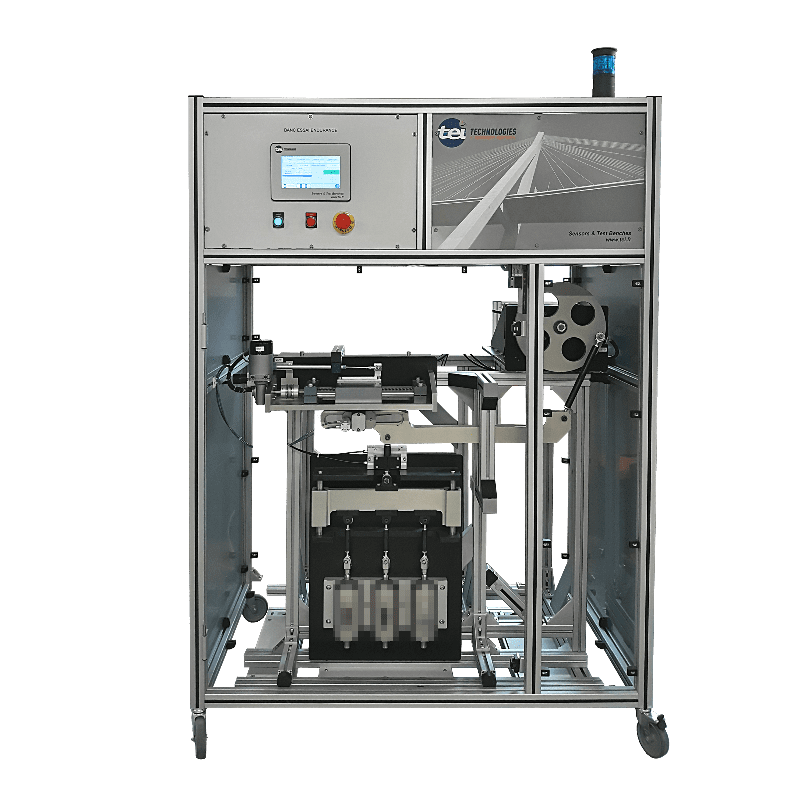

Banc de cyclage mécanique
Ce banc de cyclage mécanique est destiné aux laboratoires d'essais souhaitant réaliser des tests d'endurance mécanique sur des ensembles coulissants type tige/vérin
- Déplacement cyclique avec réglage automatique de la course jusqu'à ±20mm
- Fréquence de test jusqu'à 10Hz
Ce banc de cyclage mécanique est destiné aux laboratoires d'essais souhaitant réaliser des tests d'endurance mécanique sur des ensembles coulissants type tige/vérin. Il permet de soumettre les équipements testés à plusieurs séquences de déplacements cycliques, à fréquences et courses variables
Le banc En vidéo
Le banc En image
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Cyclage - Endurance -Vieillissement
Applications
Test R&D
Points forts
Déplacement cyclique avec réglage automatique de la course jusqu'à ±20mm
Fréquence de test jusqu'à 10Hz
Spécifications Techniques
Fréquence de cyclage : de 0.01Hz à 10 Hz
Alimentation pneumatique requise : air comprimé – 7 bar
Pilotage via automate et interface tactile, avec séquences de test programmables incluant différentes phases (durée, course, fréquence)
Course : de ±0.2 à ±20mm
Servomoteur intégré assurant la stabilité du cyclage sous différentes conditions d'essai
Effort dynamique maximum (résistant) : 600 N (au-delà nous consulter)
Alimentation électrique : 230V 50Hz mono
Réglage automatique de la course - sans intervention de l'opérateur
