FSB210
Capteur de force en S de précision

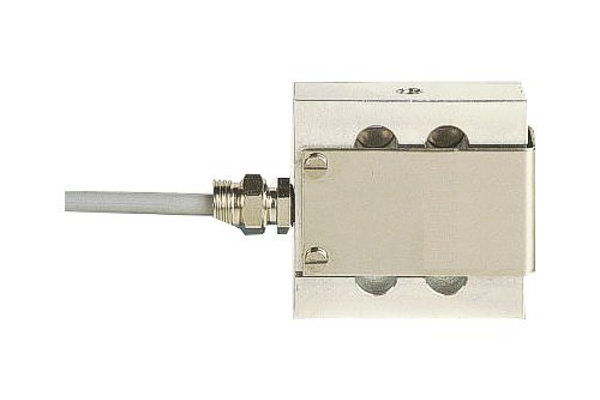

Le capteur FSB210 est un capteur de force miniature
- Miniature
- Traction et compression
- Très haute précision (±0.05% EM)
- Disponible de 2 à 50daN
Le capteur FSB210 est un capteur de force miniature. Il est conçu à partir d’un corps d’épreuve de type « S » en aluminium et d’une technologie éprouvée de jauges d’extensométrie. Il est conçu pour mesurer les faibles efforts de 20 à 500N. Il est particulièrement recommandé pour les applications exigeant une très haute précision et où l’espace est limité. Doté de 2 taraudages M6x1, sa mise en œuvre est simple. Pour des gammes supérieures, reportez vous à la série FSB250.
Solutions:
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Capteurs de Traction-Compression
Capteurs Haute Performance
Capteurs Miniatures
Tension d'alimentation
10Vdc nominal, 15Vdc max.
Déséquilibre
< ±1% EM
Sensibilité
2mV/V
Etendue de mesure (EM)
2daN
5daN
10daN
20daN
50daN
Type
Traction / Compression
Connexion mécanique
M6x1 femelle
Connexion électrique
Câble PVC blindé, 6 conducteurs
Température de compensation
-10 à +40°C
Dérive thermique du zéro
±0,005% EM/°C
Dérive thermique de la sensibilité
±0,004% EM/°C
Température d'utilisation
-15 à +70°C
Taille
Miniature
Matière
Aluminium
Impédance d'entrée
400 ± 25 Ohms
Impédance de sortie
350 ± 2 Ohms
Non Linéarité
±0.05% EM
Répétabilité
±0.02% EM
