FSB620
Capteur de force de référence traction-compression

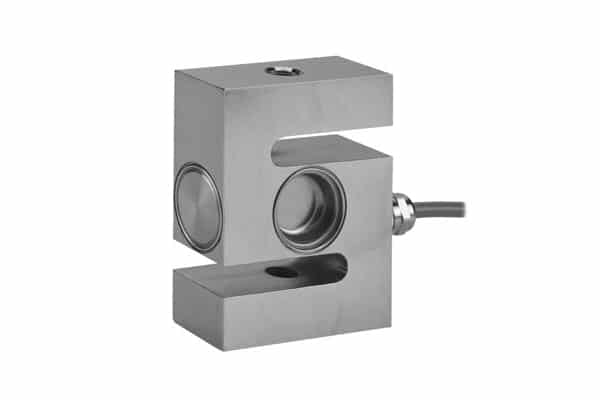

Le modèle FSB620 est un capteur de force conçu à partir d’un corps d’épreuve en « S » en acier inoxydable et d’une technologie éprouvée de jauges d’extensométrie
- Traction et compression
- Très haute précision (±0.02% EM)
- Jusqu'à 5000daN
- Indice de protection IP68
Le modèle FSB620 est un capteur de force conçu à partir d’un corps d’épreuve en « S » en acier inoxydable et d’une technologie éprouvée de jauges d’extensométrie. De nombreuses gammes de mesure sont disponibles de 500 à 5.000 daN. Il est particulièrement recommandé pour les projets exigeant une très haute précision. Ses performances en font une excellente cellule de référence pour des applications métrologiques. Doté de 2 taraudages métriques, sa mise en œuvre est très simple. La connexion électrique est réalisée par un presse étoupe assurant un très bon indice de protection. Pour des gammes inférieures, reportez vous au modèle FSB610.
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Capteurs de Traction-Compression
Capteurs Haute Performance
Tension d'alimentation
10Vdc nominal, 15Vdc max.
Déséquilibre
< ±2% EM
Sensibilité
2mV/V
Etendue de mesure (EM)
500daN
1000daN
2000daN
5000daN
Type
Traction / Compression
Connexion mécanique
M12x1.75 femelle
M16x2 femelle
M24x2 femelle
Connexion électrique
Câble PVC blindé, 6 conducteurs
Température de compensation
-10 à +40°C
Dérive thermique du zéro
±0,0023% EM/°C
Dérive thermique de la sensibilité
±0,0012% EM/°C
Température d'utilisation
-30 à +90°C
Taille
Industriel
Matière
Acier inoxydable
Impédance d'entrée
400 Ohms ± 20%
Impédance de sortie
350 ± 3 Ohms
Non Linéarité et Hystérésis combinées
±0.02% EM
