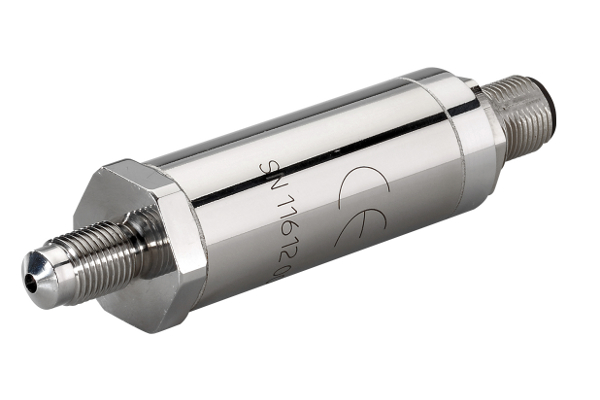

PDS220
Transmetteur de pression numérique à sortie CANOpen
Le modèle PDS22C est un transmetteur de pression de haute précision équipé d'une interface CAN
- Nombreux connecteurs et raccords
- Tout acier inoxydable
- Electronique numérique intégrée
- Protocole CANopen via le bus CAN
Le modèle PDS22C est un transmetteur de pression de haute précision équipé d'une interface CAN. L'interface intégrée répond aux spécifications CANopen. Le protocole utilisé ici, le CiA 404, a été spécialement conçu pour les instruments de mesure et de régulation et garantit de ce fait la compatibilité du transmetteur avec les autres systèmes disponibles sur le marché.
Solutions:
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Capteurs Haute Performance
Capteurs Industriels
Tension d'alimentation
8 à 30Vdc
Gamme de pression (EM)
±100mbar
250mbar
500mbar
1bar
0.7/1.2bar
2bar
3bar
5bar
10bar
20bar
40bar
100bar
250bar
400bar
600bar
±1.5PSI
3PSI
±3.5PSI
5PSI
±7PSI
10PSI
±14.5PSI
15PSI
30PSI
40PSI
70PSI
150PSI
300PSI
500PSI
1500PSI
3000PSI
5000PSI
8000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
1/4 Gaz A mâle
1/4 NPT mâle
M14x1.5-4h mâle avec cône interne à 60°
Connexion électrique
Embase M12, 5 broches
Température de compensation
0 à +60°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Industriel
Diamètre
22mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
16bit / 20ms
Non Linéarité et Hystérésis combinées
±0.1% EM
Répétabilité
±0.02%EM typique
