PHT860

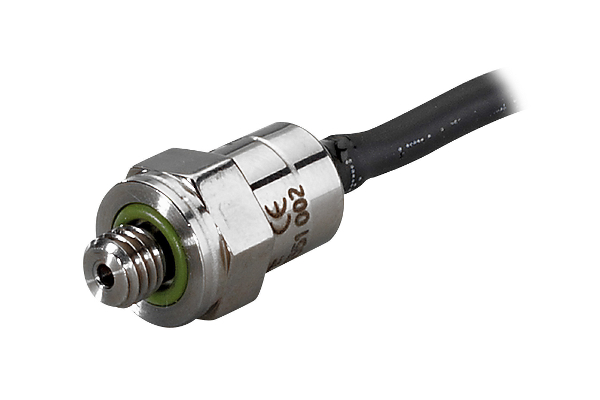

Capteur de pression ultra miniature et haute température
Le modèle PHT860 est un capteur dédié aux mesures de pression en températures extrêmes
- Disponible en version 0,5-4,5Vdc
- Capteur ultra léger : 3 grammes
- Utilisable de -40 à +175°C
- Large bande passante
Le modèle PHT860 est un capteur dédié aux mesures de pression en températures extrêmes. Fonctionnant de –40°C à +175°C, sa construction tout acier inoxydable le rend compatible avec la plupart de liquides et gaz, y compris les plus agressifs, utilisés dans l'industrie. Développé à partir de la technologie couche mince d’EFE, ses performances en température et sa stabilité sont excellentes. Le modèle de base délivre un signal bas niveau (mV/V) compensé en température pour permettre des mesures de haute précision. Une version haut niveau (signal tension) est disponible avec un module électronique de conditionnement directement intégré au capteur et développé à partir de composants durcis.
Solutions:
Modèle(s)
Documents téléchargeables
Type de document
Caractéristiques techniques
Sous-Famille
Capteurs Miniatures
Capteurs pour Environnement difficile
Tension d'alimentation
10Vdc stabilisé et filtré
Déséquilibre
±3%EM
Sensibilité
2 à 5mV/V
Gamme de pression (EM)
-1/+4bar
5bar
-1/+9bar
10bar
20bar
40bar
70bar
250bar
-14.5/+60PSI
70PSI
-14.5/+140PSI
150PSI
300PSI
500PSI
1000PSI
3000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
M5x0.8-6g mâle longueur 4mm, étanchéité par joint torique 4.8 x1
Connexion électrique
Câble blindé téflon AWG32 Ø1.6mm, 4 fils, et surgaine Viton
Température de compensation
-30 à +150°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Ultra miniature
Diamètre
8.6mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Non Linéarité et Hystérésis combinées
±0.25% EM typique (±0.35% EM max.)
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Caractéristiques techniques
Sous-Famille
Capteurs Miniatures
Capteurs pour Environnement difficile
Tension d'alimentation
5Vdc ± 10mV
Déséquilibre
0.5Vdc ± 0.05
Sensibilité
4Vdc ± 0.05
Gamme de pression (EM)
-1/+4bar
5bar
-1/+9bar
10bar
20bar
40bar
70bar
250bar
-14.5/+60PSI
70PSI
-14.5/+140PSI
150PSI
300PSI
500PSI
1000PSI
3000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
M5x0.8-6g mâle longueur 4mm, étanchéité par joint torique 4.8 x1
Connexion électrique
Câble blindé téflon AWG32 Ø1.6mm, 4 fils, et surgaine Viton
Température de compensation
-30 à +150°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Ultra miniature
Diamètre
8.6mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM typique (±0.35% EM max.)
Répétabilité
±0.02%EM typique
Documents téléchargeables
Type de document
Recommandations mécaniques - Guide d'installation mécanique des capteurs de pression EFE - RMP-01.pdf
2.36 Mo
Caractéristiques techniques
Sous-Famille
Capteurs Miniatures
Capteurs pour Environnement difficile
Tension d'alimentation
8 à 16Vdc
Déséquilibre
0.5Vdc ± 0.05
Sensibilité
4Vdc ± 0.05
Gamme de pression (EM)
-1/+4bar
5bar
-1/+9bar
10bar
20bar
40bar
70bar
250bar
-14.5/+60PSI
70PSI
-14.5/+140PSI
150PSI
300PSI
500PSI
1000PSI
3000PSI
Type
Absolu
Relatif
Type (pour les gammes > 40 bar)
Relatif Scellé
Connexion mécanique
M5x0.8-6g mâle longueur 4mm, étanchéité par joint torique 4.8 x1
Connexion électrique
Câble blindé téflon AWG32 Ø1.6mm, 4 fils, et surgaine Viton
Température de compensation
-30 à +150°C
Dérives thermiques combinées
±0.02% EM/°C
Taille
Ultra miniature
Diamètre
8.6mm
Matériau(x) en contact avec le fluide
Acier inoxydable 316L (1.4404 / UNS S31603)
Acier inoxydable 17-4PH (1.4542 / UNS S17400)
Acier inoxydable 15-5PH (1.4545 / UNS S15500)
Bande passante du signal de sortie
DC à 1000Hz @ -3dB
Non Linéarité et Hystérésis combinées
±0.25% EM typique (±0.35% EM max.)
Répétabilité
±0.02%EM typique
